はじめに
多層プリント配線板（PCB）の製造では、層間の位置ズレが製品品質に直結します。特にピンラミネーション工程では、位置決め精度を担う治具板の状態が重要な管理対象となります。
本記事では、治具板研磨とその周辺技術について整理します。

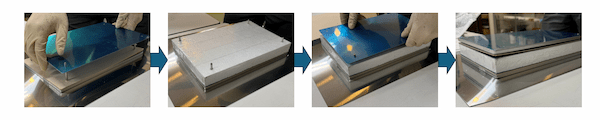

治具板の役割と積層構造
積層工程では、治具板・クッション材・プリプレグ・中間板などを組み合わせて材料が配置されます。構成や積層順序は、基板仕様や設備条件に応じて異なりますが、代表的な一例は以下の通りです。
PCB積層工程における治具板と材料構成
一般的な生産時の積層イメージ
| 積層順序 | 材料名 |
|---|---|
| 1 | 治具板 |
| 2 | クラフト紙 |
| 3 | 離型フィルム |
| 4 | 中間板 |
| 5 | 離型フィルム |
| 6 | Cu箔 |
| 7 | プリプレグ |
| 8 | 内層基板 |
| 9 | プリプレグ |
| 10 | 内層基板 |
| 11 | Cu箔 |
| 12 | 離型フィルム |
| 13 | 中間板 |
| 14 | 離型フィルム |
| 15 | クラフト紙 |
| 16 | 治具板 |
| 17 | クッション材 |
| 18 | キャリアプレート （最下部） |
PCB多層基板の製造では、上記のように複数の材料を精密に積層します。この工程において、治具板は単なる加圧板ではなく、各層の位置決めを正確に管理する基準面として機能することが極めて重要です。ジャブロ工業の治具板研磨は、この基準面の精度を0.001mmオーダーで維持することで、PCB製造工程全体の品質を支えています。
黄色でハイライトされた部材（1・16の治具板、4・13の中間板、18のキャリアプレート）は、再研磨やメンテナンスがジャブロ工業で可能な部材です。

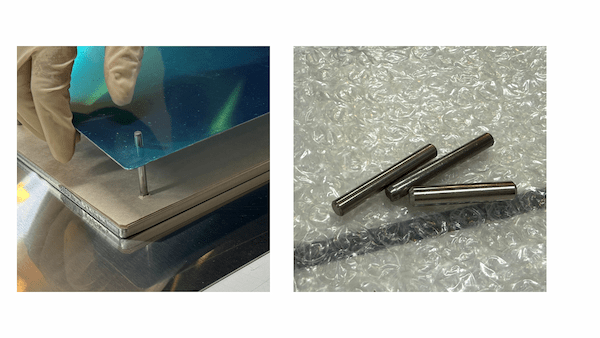

ピンラミネーションと位置決め精度
ピンラミネーションでは、基板の位置を固定するピンを用いて各層の回路位置を揃えます。層数が増えるほど、わずかなズレが積み重なり品質への影響が大きくなります。
特に高多層基板では、ピン位置の精度として0.001mmオーダー（1μm台）の管理が求められるケースもあります。これは人の髪の毛の直径（約60〜80μm）をはるかに上回る精度であり、治具の状態管理が製品歩留まりに直結します。
そのため、以下が重要な管理項目となります。
- ピン位置精度
- 治具板の平面度
- 穴位置の再現性
特にピン周辺は機械的負荷が集中するため、分解時のトラブルが多い領域です。
熱プレスと分解工程の課題
積層工程では、約200〜300℃の熱プレスが加わります。この工程後の分解では、以下のような問題が発生する場合があります。
- ピン固定部の損傷
- 留め具の破損
- プレートの固着
特にピン周辺は機械的負荷が集中するため、分解時のトラブルが多い領域です
治具板研磨と修理対応
ジャブロ工業では、治具板の再生だけでなく、分解時に発生した損傷にも対応しています。

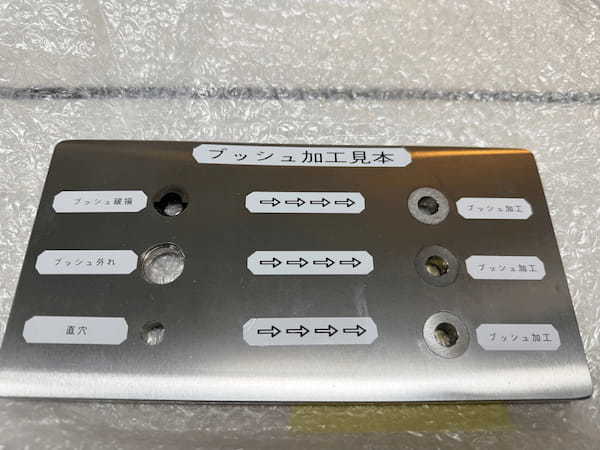

修理対応の内容
- ピン固定部の修理
- 留め具の交換
- 分解後の状態復元

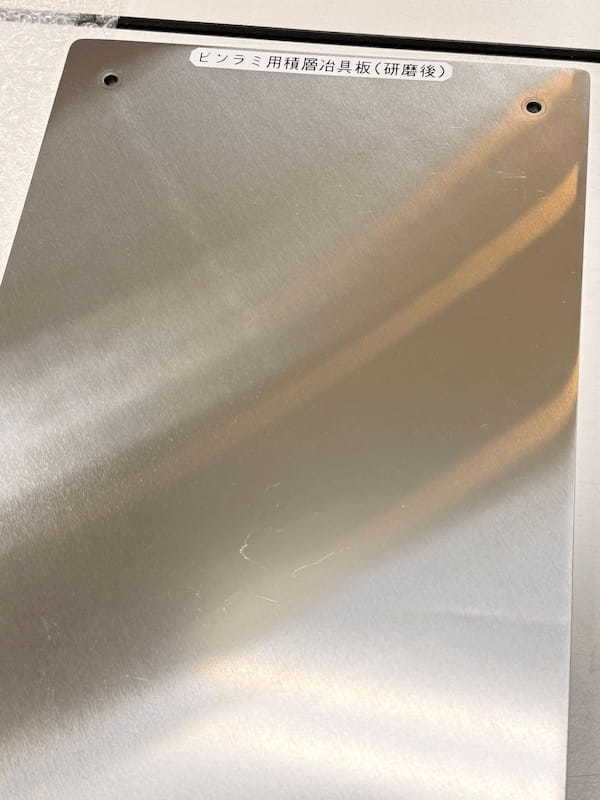

研磨工程の内容
-キズ取り研磨による損傷部の除去 -仕上げ研磨による表面均一化
これにより、No.6仕上げ相当の表面粗さへ加工し、再使用可能な状態へ回復させます。
修理・研磨を組み合わせることで、治具の継続使用が可能になります。
反り修正と表面再生
治具板は繰り返しの熱履歴により、反りが発生する場合があります。同社では以下の処理により、再使用可能な状態へ再生します。
- 熱処理による歪み修正

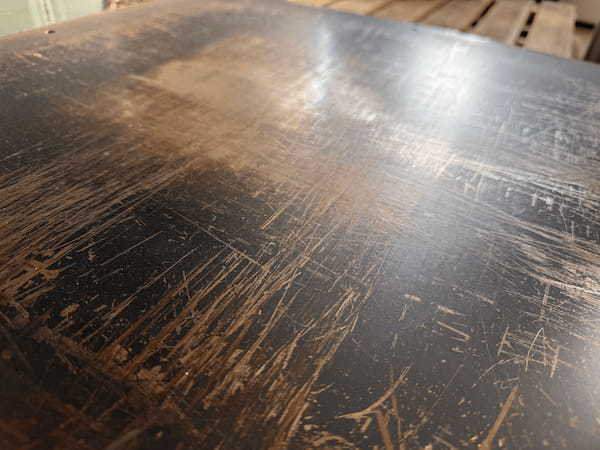

- 表面の焦げ付き・汚れ・付着物の除去
まとめ
治具板は、積層工程における位置決め精度を担う重要部材です。 ピンラミネーションでは、平面精度だけでなく、0.001mmオーダーに及ぶ位置再現性と機構部の健全性が求められます。
研磨・修理・歪み補正を組み合わせた再生対応は、積層工程全体の安定化と品質確保につながります。
治具板の状態でお悩みの方は、研磨・修理から歪み補正まで一括対応のジャブロ工業にお任せください。
