はじめに

製造業の現場では、「プレス加工の後に平面研磨を行う理由」を深く理解している技術者は実は多くありません。「平らにするため」「バリ取りのため」といった表面的な認識にとどまりがちですが、実際にはもっと根本的で、製品の性能・寿命・品質保証に直接関わる重要な意味が平面研磨には存在します。

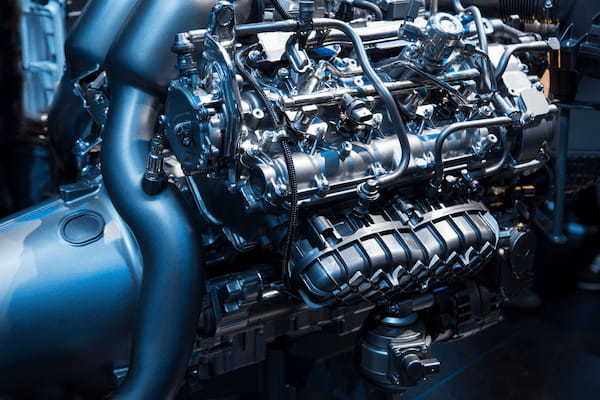

パワフルなエンジン
プレス加工された部品は、自動車のEGR（排気再循環・Exhaust gas recirculationの略）部品として使用される。
ガス漏れ防止や安定した組付けのためには高い平面精度が求められ、後工程での平面研磨が品質を左右する重要な工程となる。

本記事では、プレス加工後に平面研磨が必要不可欠となる理由を、技術的背景と実際の現場でのトラブル事例を交えてわかりやすく解説します。

目次

  1. 1. プレス加工は“見た目以上に”歪む工程である
  2. 2. 平面が悪いまま組付けると何が起こるのか？
  3. 3. 平面研磨がプレス加工の欠点を補完する理由
  4. 4. よくある間違い：「プレス精度が高いから研磨不要」という誤解
  5. 5. 大久保鉄工所が“プレス後研磨”で選ばれ続ける理由
  6. まとめ

1. プレス加工は“見た目以上に”歪む工程である

プレス加工は、金属板に数トン〜数百トンの大きな力を一瞬で加えて成形します。そのため、目には見えない内部応力や微細な変形（うねり）が必ず発生します。

  • 曲げ・打ち抜きによる反り： パンチとダイの強烈な押込みにより、金属内部に「残留応力」が発生します。金型から外れた瞬間、この応力が解放されることで、ワークはわずかに反ったり、たわんだりする傾向があります。
  • 曲面化・うねり： プレスの圧力は面全体で完全に均一ではありません。材料の厚みのバラつき、金型の微細な摩耗、潤滑油の状態などによって局所的な押込み量が変わり、平坦性が損なわれます。
  • ダイヤリング（耳 / エッジの膨らみ）： 切断・打ち抜きの際、板厚方向の変形によって外周部がわずかに盛り上がる現象です。 【結論】 プレス直後のワークは、精密部品としてそのまま組み付けるには「不完全な平面」であり、これが後工程における致命的な品質トラブルの火種となります。

2. 平面が悪いまま組付けると何が起こるのか？

プレス後のわずかな反り・うねりを放置すると、後工程や最終製品で重大な問題を引き起こします。

  • 組立精度の崩壊： ボルト止めや位置決めが数μmズレるだけで、機械部品の直角が出ない、密着しないなどの不具合が発生します。自動車部品や半導体装置部品などでは、±5〜20μmのズレが致命的な性能低下を招きます。
  • 気密性・密着性の低下（漏れ）： シール部品・フランジ・スペーサーにおいて平面精度が悪いと“すき間”が生まれます。これが、油圧・空圧機器での「液漏れ」「気密漏れ」の直接的な原因となります。
  • 摩擦・摩耗の増大： プレス後の表面には微小な凹凸が残ります。これが摺動部（スライドする部分）に組み込まれると、異常摩耗や焼き付きの原因となり、製品寿命を著しく縮めます。

3. 平面研磨がプレス加工の欠点を補完する理由

平面研磨は、素材の表面をμm単位で均一に削り落とし、平坦性と面粗さを極限まで高める工程です。

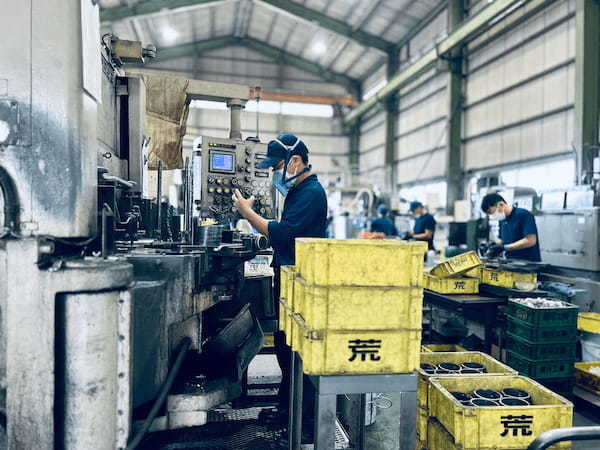

研磨作業風景

  • 反り・うねりを“面全体で”均一に矯正： 局所的な力ではなく、面全体を均一に研削することで、残留応力の影響を排除し、完全な平面に近づけます。

  • ダイヤリングの確実な除去： 他工程で引っ掛かりや寸法エラーの原因となる外周部の盛り上がり（耳）を削り落とし、エッジまで完璧なフラット状態を作ります。

4. よくある間違い：「プレス精度が高いから研磨不要」という誤解

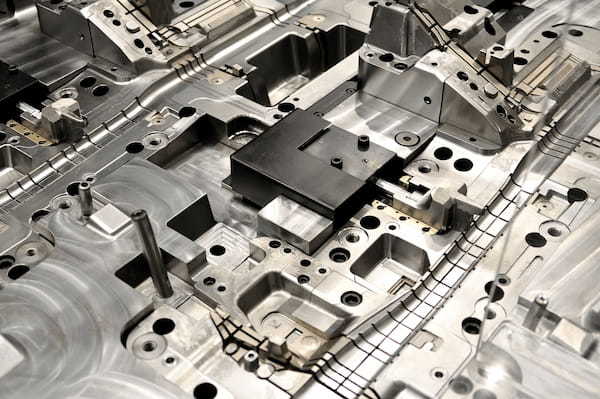

自動車金型の画像

「うちの金型は超高精度だから、研磨なんてしなくても平らだ」という誤解がよくあります。

しかし、金型がいくら高精度でも、材料のロットごとの硬度差、日々の温度変化、プレスの熱ダレなどにより、量産時の平面品質は必ず揺らぎます。

「プレス＝高精度」ではなく、
「プレス＋研磨＝高精度」が正しい認識です。

特に近年は、平面度や厚み公差の要求が厳しくなっており、これをプレス単体で安定して出し続けることは物理的に不可能です。

5. 大久保鉄工所が“プレス後研磨”で選ばれ続ける理由

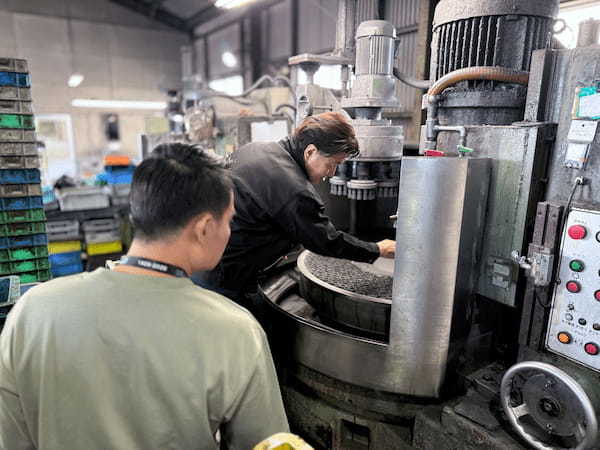

研磨前の段取り

1964年の創業以来、大久保鉄工所は自動車部品分野で要求される厳しい品質基準に対応しながら、プレス後研磨の技術を蓄積してきました。同社の特徴は、ワークのサイズや形状に応じて研削盤を使い分ける工程設計にあります。極薄・小径ワーク（150Φ〜最小8Φ、板厚0.7mm〜）には立型両頭平面研削盤を用い、両面を同時に加工することで反りを効率的に矯正します。一方で、最大300×300の大型ワークには縦軸ロータリー平面研削盤を適用し、安定した条件で平面度を仕上げます。

このように、プレス加工で形成された形状に対し、研磨工程で面精度を整えることで、ミクロン単位の平面精度と品質を完成させています。プレスと研磨を一体で設計することが、安定した量産品質の実現につながっています。

まとめ

プレス加工は高い生産性と成形自由度を持つ一方で、残留応力や微細なうねり、ダイヤリングといった“見えない歪み”を必ず内包する工程です。この状態のまま次工程へ進めば、組立精度の低下や密着不良、摩耗トラブルなど、最終製品の品質に直結する問題を引き起こします。

平面研磨は、それらプレス加工由来の不確定要素を取り除き、平面度・面粗さ・寸法精度をμm単位で安定させる“仕上げ工程”です。単なる後処理ではなく、品質保証を成立させるための重要な工程と位置づける必要があります。

特に、精密化・高機能化が進む現在の製造現場では、「プレスで形状を作り、研磨で精度を作る」という工程設計が不可欠です。プレス加工と平面研磨を切り離して考えるのではなく、一連のプロセスとして最適化することが、安定した量産品質とトラブル未然防止につながります。
